Optimisez l'efficacité énergétique : Cartographie du courant

Le 25/10/2024 à 10:15

Optimisez l’efficacité énergétique de vos véhicules grâce à la cartographie précise du courant et aux sondes compactes de HIOKI. Identifiez les inefficacités et améliorez les performances et l’autonomie de vos systèmes électriques.







Figure 1 Cartographie du courant : analysez votre système électrique

Cartographie du courant : clé de l'efficacité des véhicules

L'efficacité de la chaîne de traction et de la batterie est au centre des préoccupations, mais il y a plus à faire. Optimiser l'efficacité énergétique globale des systèmes électriques est une approche très efficace pour augmenter l'autonomie et réduire le nombre d'intervalles de recharge. Mais cela représente un défi pour tous les ingénieurs automobiles : par où commencer ? Comprenez votre consommation d'énergie et éliminez les inefficacités grâce à la cartographie du courant.

La cartographie du courant fait référence à l'enregistrement et à l'analyse détaillés des flux de courant à travers le grand nombre de consommateurs électriques dans le véhicule, des systèmes d'assistance au système multimédia. Une cartographie efficace du courant est essentielle pour améliorer la performance des systèmes électriques dans des systèmes complexes comme les véhicules électriques modernes (VE) et les véhicules à moteur à combustion interne (MCI), car elle permet d'identifier les schémas, les surcharges potentielles et les opportunités d'économie d'énergie.

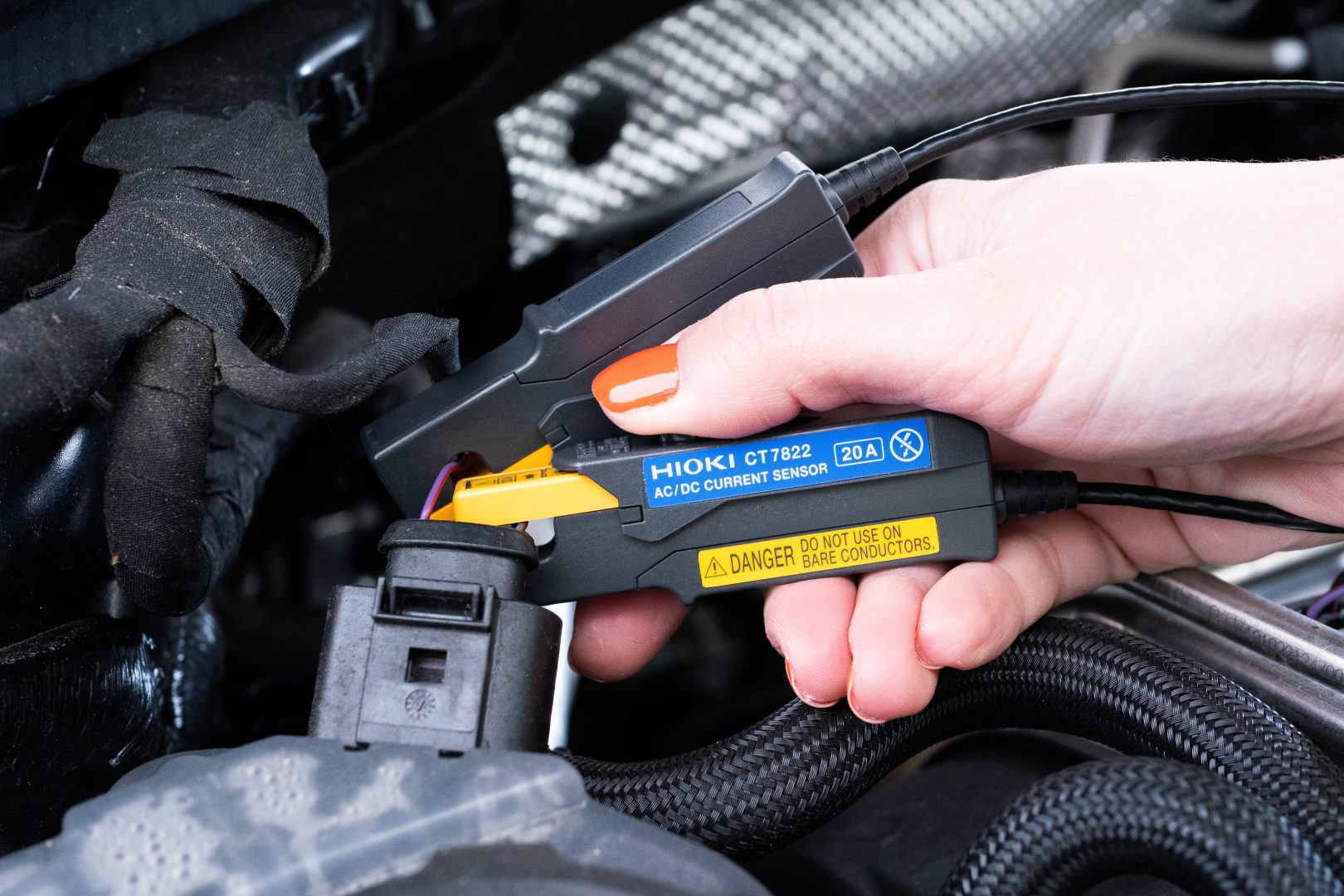

Figure 2 : La taille compte : des capteurs ultra-compacts facilitent les mesures

Enregistrement de courant haute précision. Ultra-compact.

HIOKI a conçu une solution innovante de mesure de courant multicanal spécifiquement pour les équipes de développement et d'évaluation dans le secteur automobile. Elle permet la mesure et l'enregistrement précis des plus petits courants dans les systèmes électriques des véhicules. Des sondes de courant ultra-compactes, faciles à installer, et le transfert de données sans fil permettent une installation flexible dans des espaces confinés, fournissant ainsi aux ingénieurs des données précieuses qui les aident à améliorer significativement l'efficacité énergétique, améliorant ainsi les performances et l'autonomie des véhicules.

Savoir précisément, c'est bien décider

La mesure précise du courant de tous les consommateurs dans les systèmes électriques automobiles nécessite des sondes très précises, même pour les faibles courants. Les nouveaux sondes de courant AC/DC à zéro flux de HIOKI offrent une plage de mesure allant de 100 µA à 2 A (CT7812) et de 100 mA à 20 A (CT7822). Les deux sondes mesurent avec une précision impressionnante de ±0,3 pour cent. Grâce à cette haute précision et à une résolution minimale de 0,1 mA, les ingénieurs de développement peuvent obtenir des données de consommation précises pour les faibles courants, leur permettant ainsi d'optimiser la consommation d'énergie et de contribuer à prolonger les temps de fonctionnement et à augmenter l'autonomie des véhicules électriques.

Sondes ultra-compactes pour les espaces étroits

La mesure des consommateurs de courant intégrés dans les véhicules est un défi en raison des espaces étroits, qui limitent à la fois le placement et l'utilisation des équipements de mesure. Avec une longueur totale de seulement 7,65 cm et un mécanisme coulissant, les nouveaux sondes ultra-compactes peuvent être facilement connectés aux consommateurs – même d'une seule main. Cela permet une mesure précise, même dans des espaces restreints tels que les compartiments moteurs, les boîtiers, les boîtes à fusibles, et ils fonctionnent même dans des conditions de températures extrêmes.

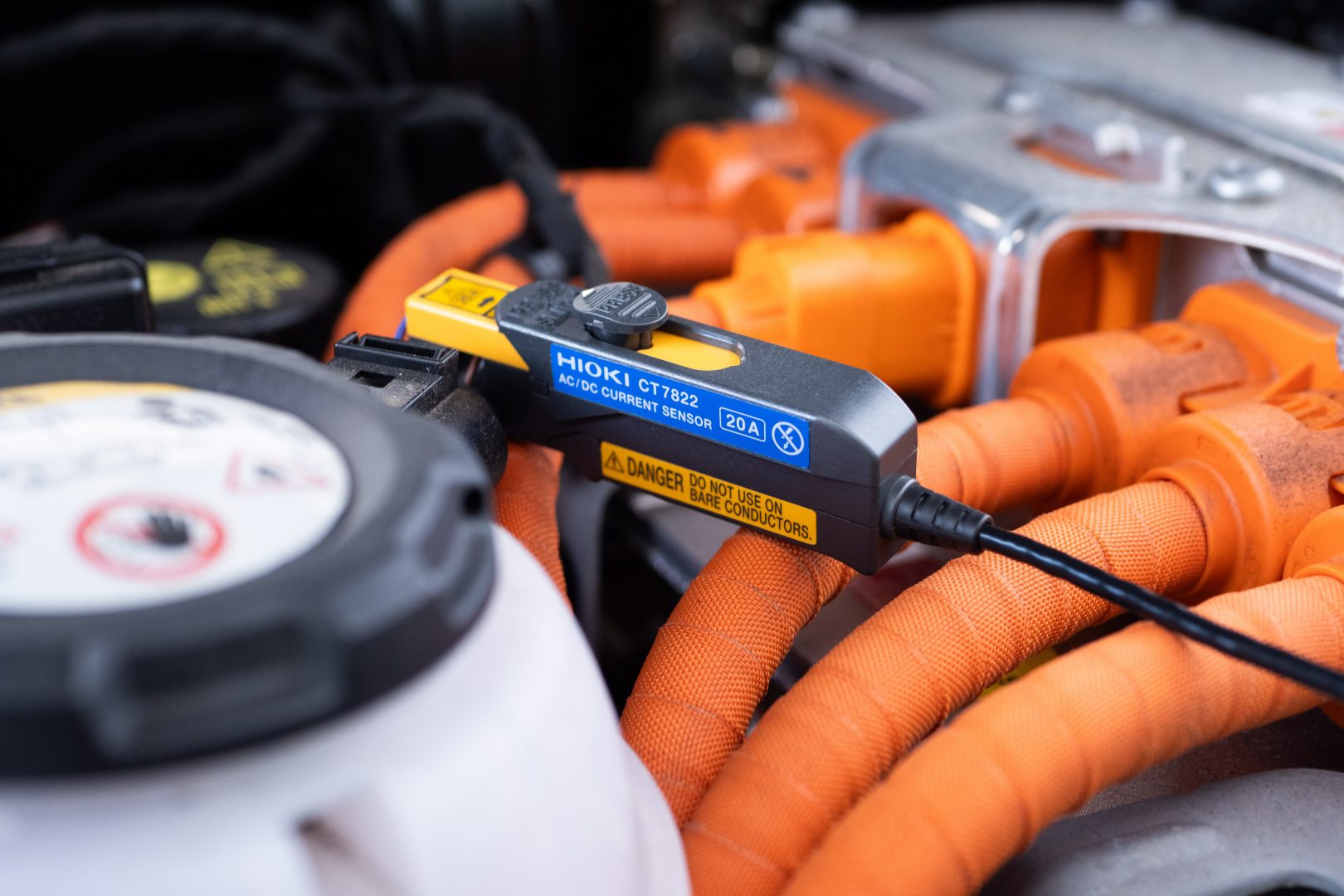

Figure 3 Mesurer avec précision, fiabilité et commodité

De l'Alaska au Sahara : Enregistrement fiable à long terme

La technologie des sondes de fluxgate offre une compensation de température fiable, garantissant des mesures stables même sous des conditions de température variables, allant de -40 °C à +85 °C. Cette fiabilité est essentielle pour la précision des mesures à long terme dans les applications automobiles.

Vue d'ensemble : 55 canaux avec une seule configuration

Pour une cartographie précise et efficace des courants, le système composé du Enregistreur de Données de la série LR8450 et des nouveaux modules de courant LR8536 et U8556 offre jusqu'à 55 canaux de mesure de courant. Cela permet de mesurer simultanément plusieurs consommateurs de courant dans des systèmes électriques complexes tels que les véhicules électriques, les camions, les engins de chantier ou les machines agricoles.

Le LR8450 ne se limite pas à la mesure de courant. L’ enregistreur de données polyvalent est un système combinable selon vos besoins qui peut enregistrer des signaux tels que la température, la déformation, les vibrations, l'humidité, la résistance, la tension, les signaux CAN et bien plus encore. Avec jusqu'à 330 canaux, les ingénieurs peuvent résumer de manière exhaustive tous les paramètres de leurs dispositifs sous test dans un seul instrument.

Connexion sans fil pour une flexibilité accrue

Un autre point fort de la solution de mesure de courant multicanal de HIOKI est la flexibilité d'une connexion sans fil. Le LR8450-01 est le premier enregistreur de données à utiliser des modules sans fil. Séparer l'unité principale des modules de mesure et des sondes offre une plus grande flexibilité, car l'enregistreur peut être placé sur le siège ou même à l'extérieur du véhicule pendant que les mesures sont effectuées à différents endroits. Cette fonctionnalité permet de gagner du temps et offre aux équipes de développement plus de flexibilité dans leurs configurations.

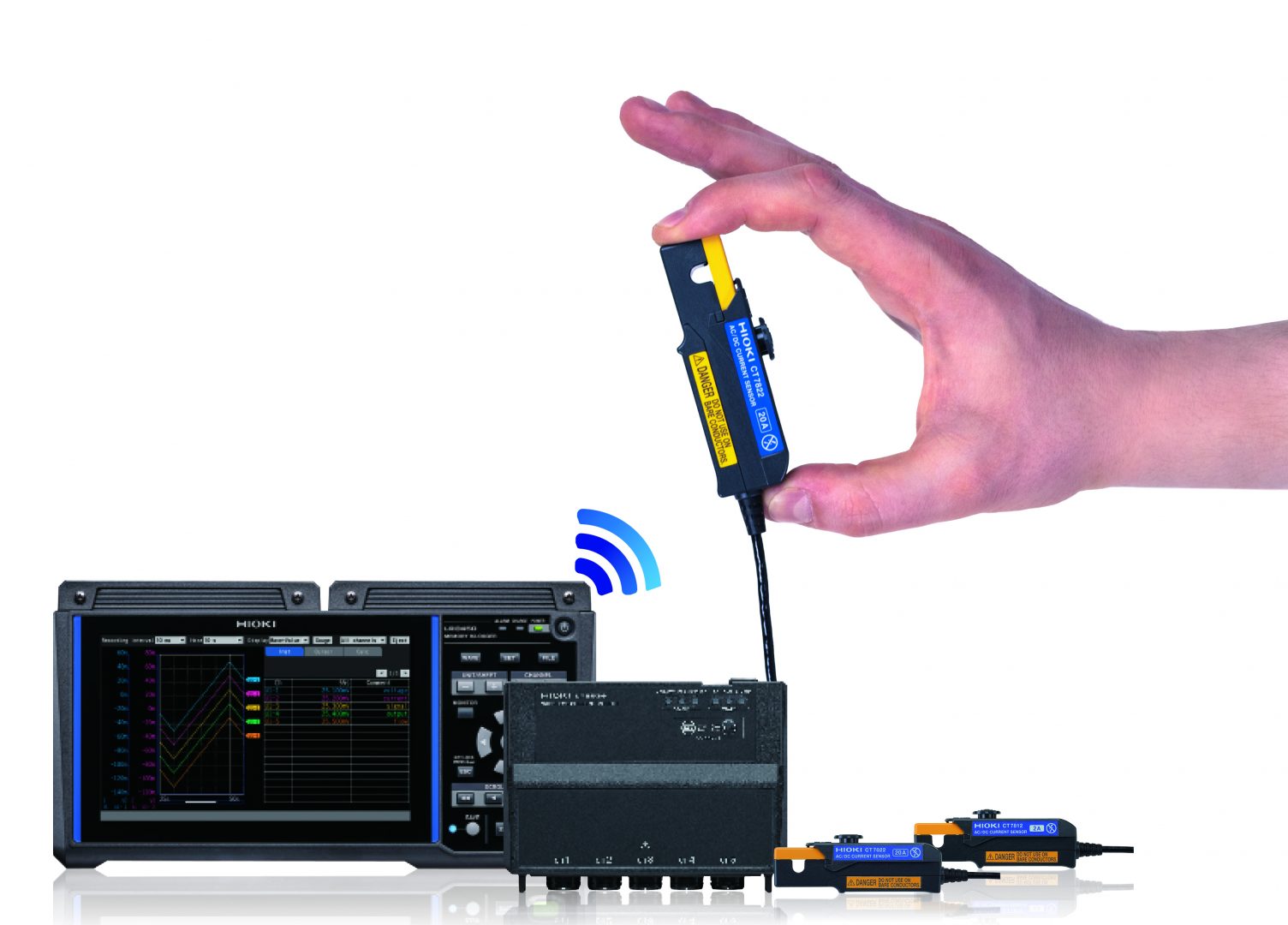

Figure 4  Gestion des données de 55 canaux dans un seul système

Tirez le meilleur parti de votre système

Il y a toujours des gains d'efficacité supplémentaires à réaliser, tant pour les véhicules électriques (VE) que pour les véhicules à moteur à combustion interne (MCI). Il est essentiel de savoir où ces gains peuvent être obtenus et dans quelle mesure. Une mesure précise des consommateurs de courant dans les systèmes automobiles est nécessaire pour tirer les bonnes conclusions, optimiser l'efficacité énergétique et améliorer les performances. Le système d'enregistrement de données multicanal LR8450 avec des sondes ultra-compacts, spécifiquement développés pour une utilisation dans l'industrie automobile, est un outil efficace pour accomplir cette tâche.
