Latécis et Airbus ont opté pour la solution proposée par Gantner Instruments France.
La surveillance est effectuée par des capteurs de force tri-axe (pont de jauges) placés sur toutes les lignes d’assemblage.
Surveillance locale et autonome

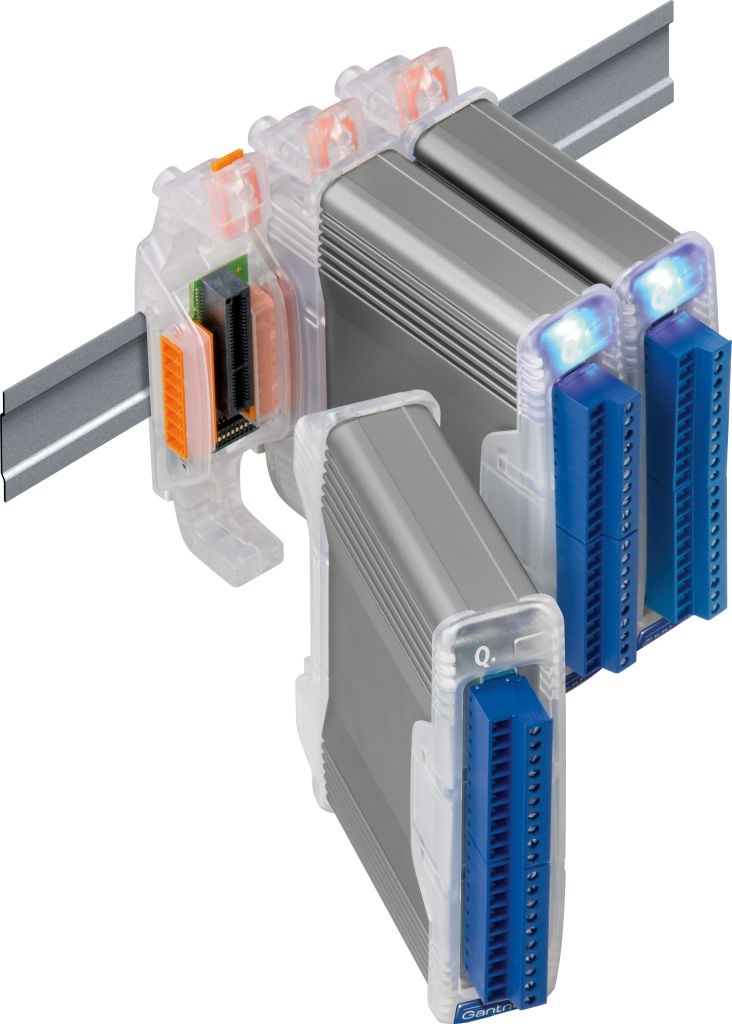

Les conditionneurs Q.bloxx numérisent au plus près du capteur à 100 KHz 24 bits, surveillent les contraintes, activent des sorties sur seuil et recopient les mesures sur des sorties analogiques vers les automates de sécurité pour une redondance de la surveillance. Toutes ces informations sont transmises via l’interface RS485.
Concentrateur de mesures et mise en réseau
Le concentrateur Q.pac récupère de manière synchrone toutes les informations issues des Q.bloxx via ses 4 liaisons RS485 et les met à disposition des différents équipements (automate, pupitre, PC,..) sur le réseau Ethernet (MODBUS TCP/IP)
Le choix s’est porté sur cette solution idéalement adaptée à l’application pour le rapport performance/prix, la surveillance active même en cas de perte de communication, la maintenance simplifiée par le changement de module à chaud (Hot swap) et la sauvegarde des configurations/calibrations en 3 points (conditionneur Q-bloxx, back plane, concentrateur Q-Pac).
La souplesse de son architecture réseau sur Ethernet permet, jusqu’à 10 utilisateurs simultanés, un accès à toutes les fonctionnalités du système (mesures, configuration, seuils, …) avec différents niveaux de sécurité.
