Au cœur de l'industrie aéronautique, l'innovation est cruciale. C'est pourquoi Gantner Instruments, une entreprise renommée pour son expertise en systèmes de test et mesure, a, depuis plus de 10 ans, été choisie par Safran dans la conception de ses bancs en coopération avec InTest et son logiciel InNova.
Dans leur dernier banc de test, les équipes Safran ont décidé d’intégrer totalement les solutions Gantner Instruments afin de profiter pleinement des fonctionnalités disponibles : l’acquisition de mesures évidemment mais également le contrôle commande/simulation.
En effet les Q.Station embarquent un noyau déterministe (test.con) qui permet de créer des routines avec une périodicité de 100µs ayant un accès direct à toutes les entrées/sorties physiques du système.

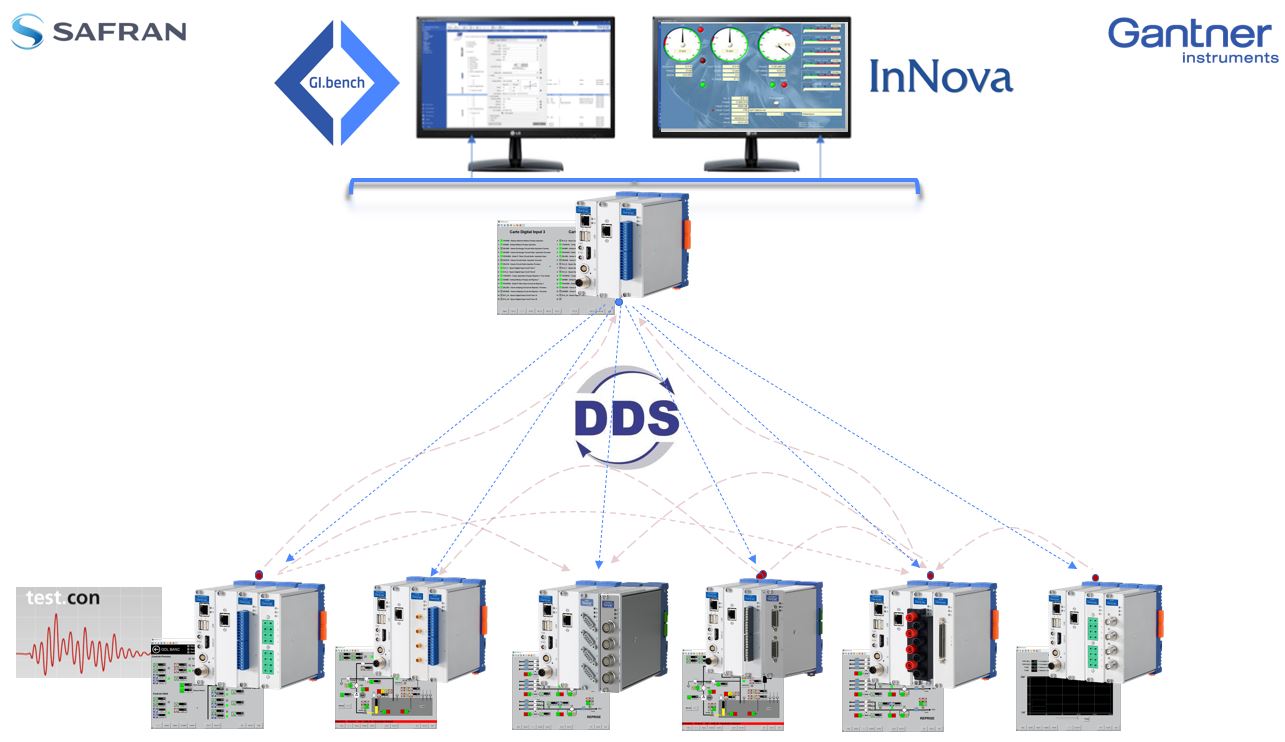

Basée sur une architecture distribuée, la solution mise en place par Safran divise le banc en sous-systèmes autonomes mais interconnectés. Un système « maître » séquence l’essai en envoyant les consignes à chaque sous-système et surveille leur état en permanence. Chaque sous-système dispose de sa propre Q.Station qui a en charge l’acquisition de mesures ou leur simulation (HIL), la gestion de sa boucle de régulation et la gestion de la sécurité.
Au total le banc est composé de 13 contrôleurs Q.Station et 270 modules de la Q series X pour plus de 1200 voies de mesure.
Un élément clé de cette architecture interconnectée est l'utilisation du DDS (Data Distribution Service) pour l’échange de données entre les différents sous-systèmes. Cette technologie innovante permet la création d’un réseau décentralisé composé d’émetteurs de données et d’abonnés (sans serveur central donc). Cette technologie évoluée d’échange de données par réseau IP permet une communication fiable et sécurisée. Elle est essentielle au bon fonctionnement du banc, des sous-systèmes ayant besoin de connaître les mesures ou l’état d’autres sous-systèmes pour suivre la séquence d’essai.
En conclusion, la collaboration entre Gantner Instruments et Safran a permis la mise au point d’un banc de test révolutionnaire, qui redéfinit les normes des futurs bancs chez Safran. Cette conception novatrice combine dans le même système la mesure et le contrôle commande pour une réactivité et une sécurité renforcée !
www.gantner-instruments.com/fr/
Référent technique : M. Steiner Sébastien - s.steiner@gantner-instruments.fr - Tel : 01 40 26 62 10
Référent commercial : M. Patrick Benarroch - p.benarroch@gantner-instruments.fr - Tel : 01 40 26 62 26
