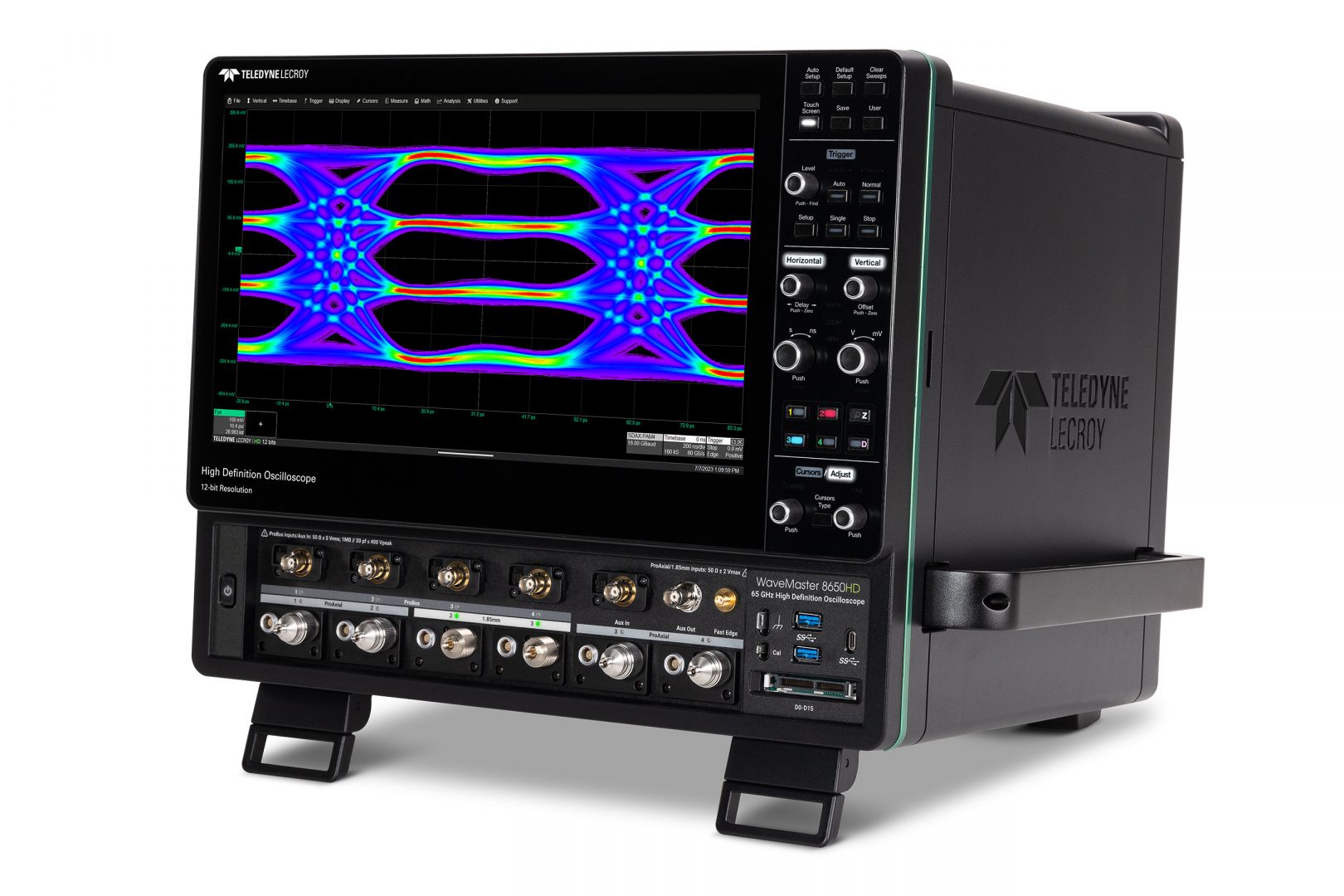

La plate-forme WaveMaster 8000HD est un oscilloscope à large bande passante et haute définition avec des modèles de 20 à 65 GHz de bande passante et 12 bits de résolution.

Le nouveau WaveMaster 8000HD de Teledyne LeCroy conserve les capacités de validation et de débogage de son prédécesseur, tout en ajoutant de nouvelles options logicielles d'analyse de données série SDA Expert pour tester les technologies de données série de la prochaine génération. Il présente également une fréquence d’échantillonnage allant jusqu’à 320 Géch/s ainsi qu’une mémoire d'acquisition de 8 gigapoints.

Les nouveaux oscilloscopes de la gamme offrent des performances élevées en matière de caractérisation des signaux pour les technologies de données en série de la prochaine génération, telles que PCIe 6.0 et la spécification USB4 v2.0.

La résolution de 12 bits permet une caractérisation exceptionnelle des signaux PAM3 et PAM4 multi-niveaux utilisés dans la spécification USB4 v2.0 et PCIe 6.0, respectivement, et la mémoire de 8 Gpts améliore considérablement le débogage des problèmes de négociation de liaison.

Les utilisateurs peuvent fusionner en toute transparence les fonctions de l'oscilloscope WaveMaster 8000HD avec celles d'un analyseur de protocole PCIe ou USB Teledyne LeCroy en utilisant les fonctions suivantes CrossSync PHY cross-layer analysis pour fournir un aperçu des comportements des liaisons à grande vitesse. Il est également possible de capturer la bande latérale des données série à faible vitesse, les liaisons d'apprentissage et de négociation, les rails d'alimentation et autres signaux associés en utilisant presque toutes les sondes couplées de 50 Ω ou 1 MΩ du fabricant. 20 déclencheurs et décodeurs facilitent aussi le débogage à basse et haute vitesse. Les signaux numériques peuvent être capturés avec des entrées logiques numériques (signaux mixtes) jusqu'à une fréquence d'horloge de 500 MHz intégrée à l'oscilloscope WaveMaster 8000HD.
