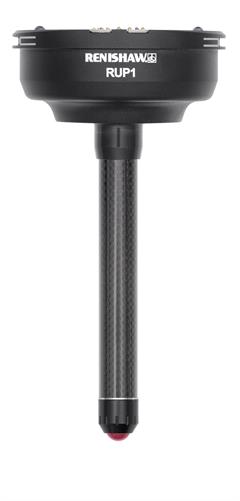

Le palpeur RUP1 a été conçu pour augmenter la capacité multi capteurs du système de mesure 5 axes Revo.
Ce nouveau palpeur Renishaw contrôle l’épaisseur grâce aux ultrasons, à la différence près qu’il ne nécessite pas l’utilisation de réservoirs d’eau ou de gel de couplage pour permettre une bonne transmission du signal. Pour assurer le couplage entre le palpeur et le matériau, il utilise une bille de pointe en élastomère et, ainsi, libère l’espace au sol d’ordinaire occupé par les cuves d’immersion réservées à cet effet. Il n’est également plus nécessaire de faire appel à des opérateurs qualifiés pour interpréter les écrans d’oscilloscope. Un visualiseur de signaux autonome est disponible pour obtenir une vue graphique des mesures.
Le palpeur RUP1 est compatible avec les systèmes de mesure 5 axes Revo. Il utilise un transducteur de 20 MHz et offre une plage de mesure d'épaisseur de 1 à 20 mm avec une précision supérieure à 10 microns à l'aide de points de palpage (précision supérieure à 0,010 mm sur les surfaces parallèles et supérieure à 0,100 mm sur les angles d'arête jusqu'à 10°). Il est également intégré aux logiciels de métrologie Modus (version 1.12) et UCCsuite (version 5.8), ce qui permet plusieurs fonctionnalités comme la calibration des géométries et des matériaux, la surveillance et la compensation de la taille de la bille de pointe, le calcul automatique des positions de la tête Revo en fonction de l’angle de la paroi arrière pour les surfaces non parallèles ou encore la surveillance de la durée de vie de la pointe (1 à 5 cycles d’équipe selon l’environnement, pour la pointe en utilisation).
