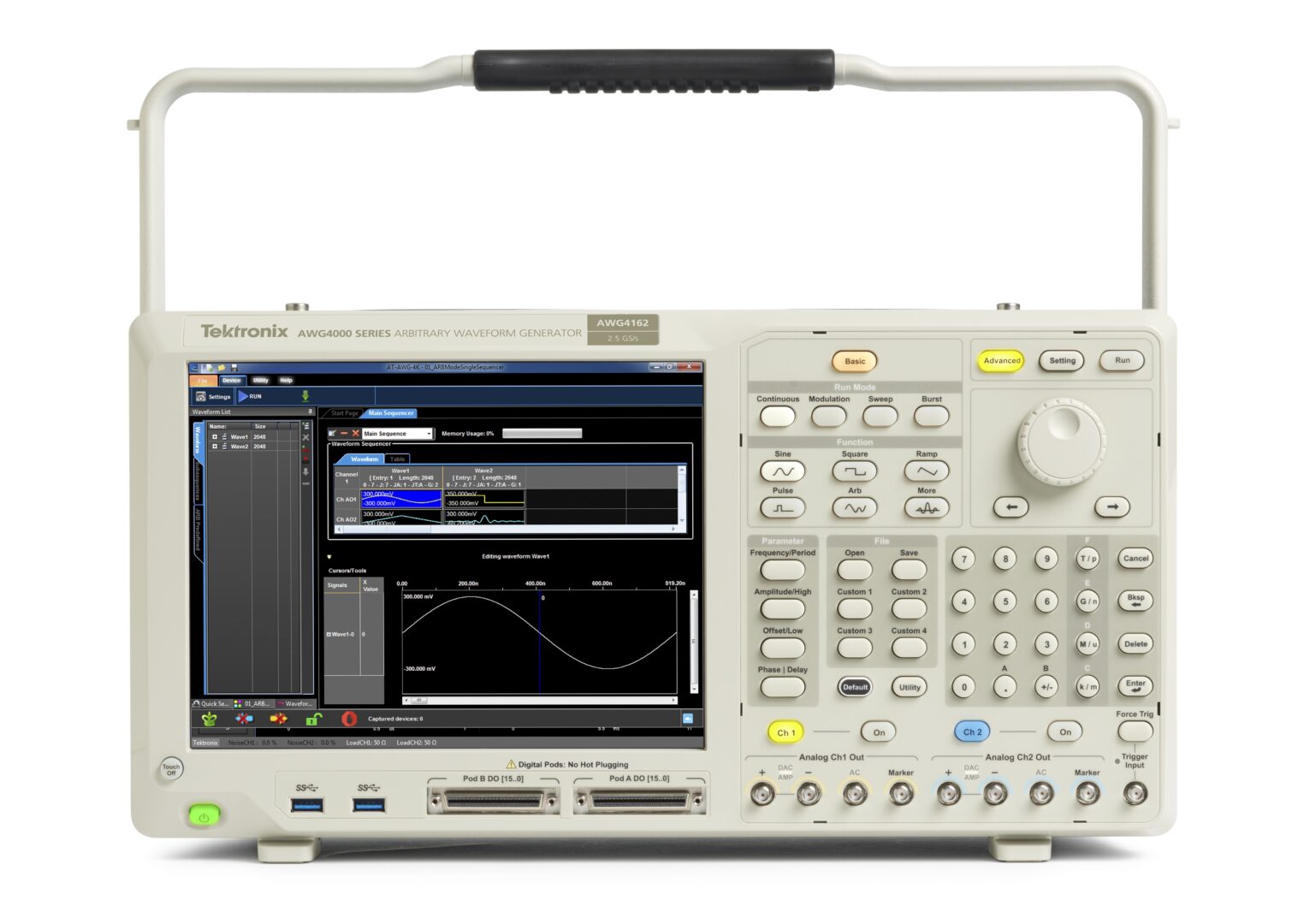

L’américain Tektronix, le leader mondial en oscilloscopie et l’un des principaux fabricants en instrumentation électronique, vient d’introduire la série de générateurs de signal portables AWG4000. Avec ses deux modes (Basic et Advanced) et des sorties numériques 16/32 bits en option, il s’agit du premier modèle « 3 en 1 » disponible sur le marché.

Grâce à cette flexibilité, ce nouveau générateur répond à un très large éventail d’applications : une horloge avec une fréquence constante dans un système embarqué ou le mélange de signaux modulés parallèlement à des motifs numériques dans des conceptions de radar et de communication, par exemple. « Les conceptions modernes font intervenir des domaines multiples (analogique, numérique et RF). Après les oscilloscopes dotés d’entrées analogiques et numériques, nous proposons désormais des générateurs de signal avec les mêmes niveaux d'innovation et de polyvalence », rappelle Mike Flaherty, directeur général Instruments de table de Tektronix.

Côté caractéristiques, on trouve 2 sorties analogiques, une bande passante de 600 MHz (sinus) ou 750 MHz, une fréquence d’échantillonnage fixe de 2,5 Gbit/s (mode de base) ou comprise entre 10  éch/s et 2,5 Géch/s (mode avancé), une résolution verticale de 14 bits, une profondeur mémoire de 16 384 points ou de 1 Mpoints (jusqu’à 64 Mpoints en option), la présence d’un écran LCD tactile 10,4 pouces 1 024 x 768 pixels, des dimensions de 233 x 439 x 199 mm et une masse de 6,5 kg, etc.

Si chaque AWG4000 propose une interface de génération de fonctions et de formes d’onde arbitraires en mode Basic, Tektronix propose également une interface utilisateur avancée basée sur Windows pour les tâches plus complexes, des outils tels que RFXpress ou Matlab pouvant aussi être installés localement.
