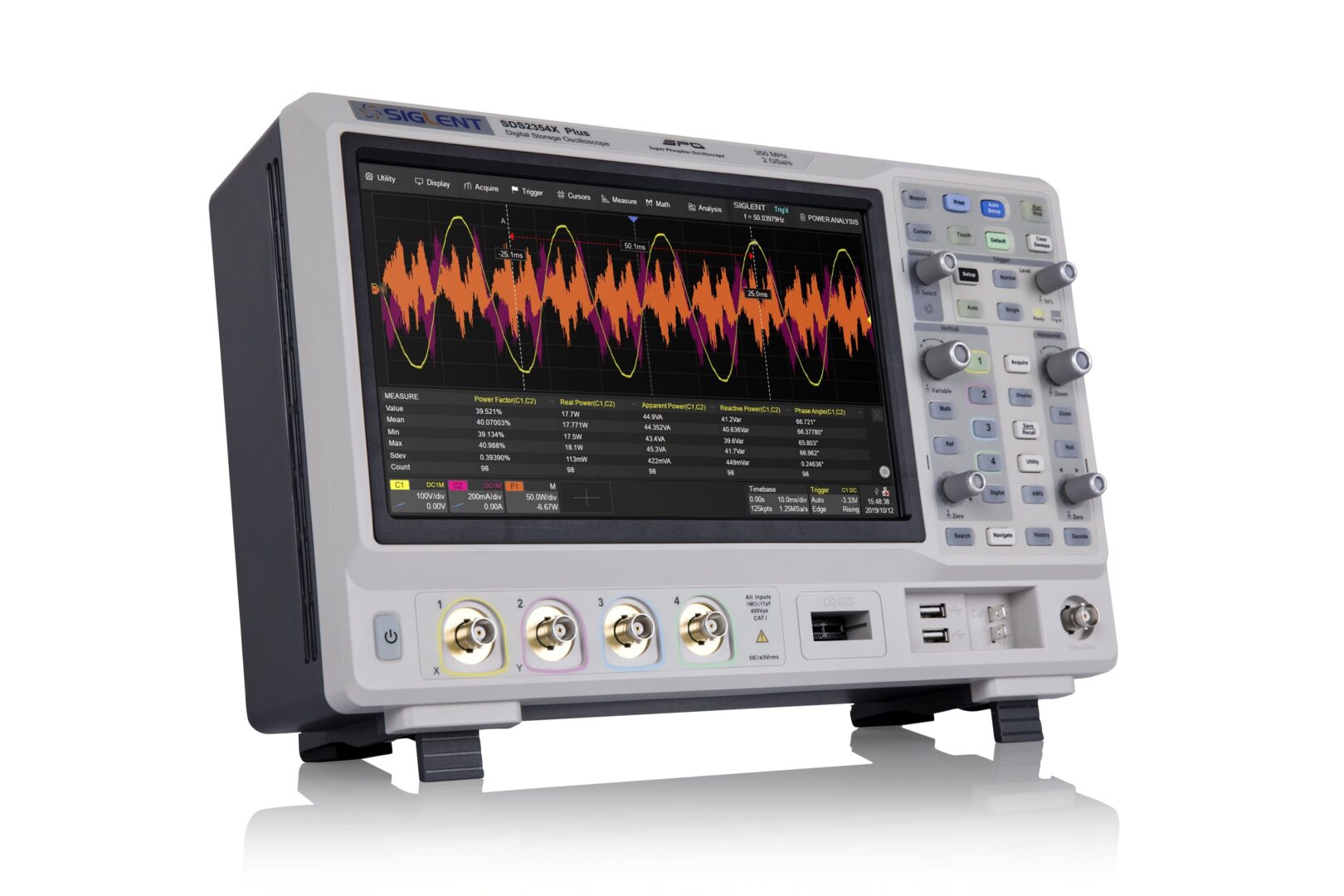

Après les analyseurs de spectre SSA3000X Plus, le chinois Siglent Technologies, fabricant d’instruments de test et de mesure électroniques, vient de lancer les oscilloscopes numériques SDS2000X Plus, la 3e génération de sa série 2000. Reprenant la plate-forme de la précédente génération SDS2000X, le fabricant a pris en compte les retours d’utilisateurs pour améliorer les spécifications et ajouter des fonctionnalités supplémentaires.
La nouvelle série bénéficie en effet de l’interface utilisateur des SDS5000X, à savoir un écran TFT couleur tactile 10,1 pouces 1 024 x 600 pixels – au lieu d’un écran TFT couleur 8 pouces 800 x 480 pixels – et un serveur web intégré, facilitant l’utilisation des appareils et leur apprentissage.
Quatre modèles sont d’ores et déjà disponibles : un oscilloscope 2 voies de bande passante de 100 MHz (extensible à 350 MHz en option) et trois oscilloscopes 4 voies (100, 200 et 350 MHz). Les utilisateurs peuvent faire passer la bande passante du dernier modèle de 350 MHz à 500 MHz (2 voies uniquement) et même disposer de 16 voies logiques et toujours d’un générateur de fonction 50 MHz intégré en options.
Si la fréquence d’échantillonnage reste inchangée, à 1 Géch/s (le double avec les voies entrelacées), la profondeur mémoire passe de 70 Mpoints à 100 Mpoints (le double avec les voies entrelacées), ce qui assure une fréquence d’échantillonnage élevée à des divisions plus grands. Signalons également la présence d’un mode haute résolution (10 bits) et un taux de rafraîchissement maximal de 500 000 formes d’onde par seconde (mode séquence), réduisant les « temps morts » d’un facteur 4.
Du côté des fonctionnalités, les SDS2000X Plus intègrent l’option Power Analysis pour déterminer les caractéristiques d’alimentations courantes, ainsi que des fonctions de déclenchement et de décodage optionnelles pour les bus I2C, CAN-FD, FlexRay et MIL-1553B, en plus des bus I2C, UART, SPI, LIN et CAN (en standard).
