Narda Safety Test Solutions (STS ; groupe américain L3Harris Technologies), fabricant d’appareils de mesure pour la sécurité en RF et en CEM, vient de présenter sa deuxième antenne goniométrique automatique ADFA 2 (Automatic Direction Finding Antenna).

Avec une gamme de fréquence allant de 10 MHz à 8 GHz, au lieu de 200 MHz à 2,7 GHz avec l’ADFA 1, cette nouvelle antenne permet, associée au récepteur temps réel SignalShark, de localiser de manière précise et sûre des signaux RF, ainsi que de couvrir à parts égales les basses et les hautes fréquences des mesures radiogoniométriques.

Au cœur de l’ADFA 2 se trouve une série de neuf éléments d’antennes (dipôles) rayonnant autour d’une antenne de référence omnidirectionnelle centrale, qui permet d’observer le spectre du signal durant la mesure radiogoniométrique automatique. Il existe désormais deux plans supplémentaires : un plan inférieur avec deux bobines qui se croisent orthogonalement (10-200 MHz) et un plan supérieur avec neuf autres dipôles (2,7-8 GHz).

Parmi les autres spécifications, signalons notamment une étendue de mesure de 10 µV/m à 25 V/m à 200 MHz, une justesse typique de 1° rms au-delà de 200 MHz, une incertitude d’azimut typique inférieure à 1,5° rms et une perte retour en sortie supérieure 10 dB (entre 2 et 3 GHz).

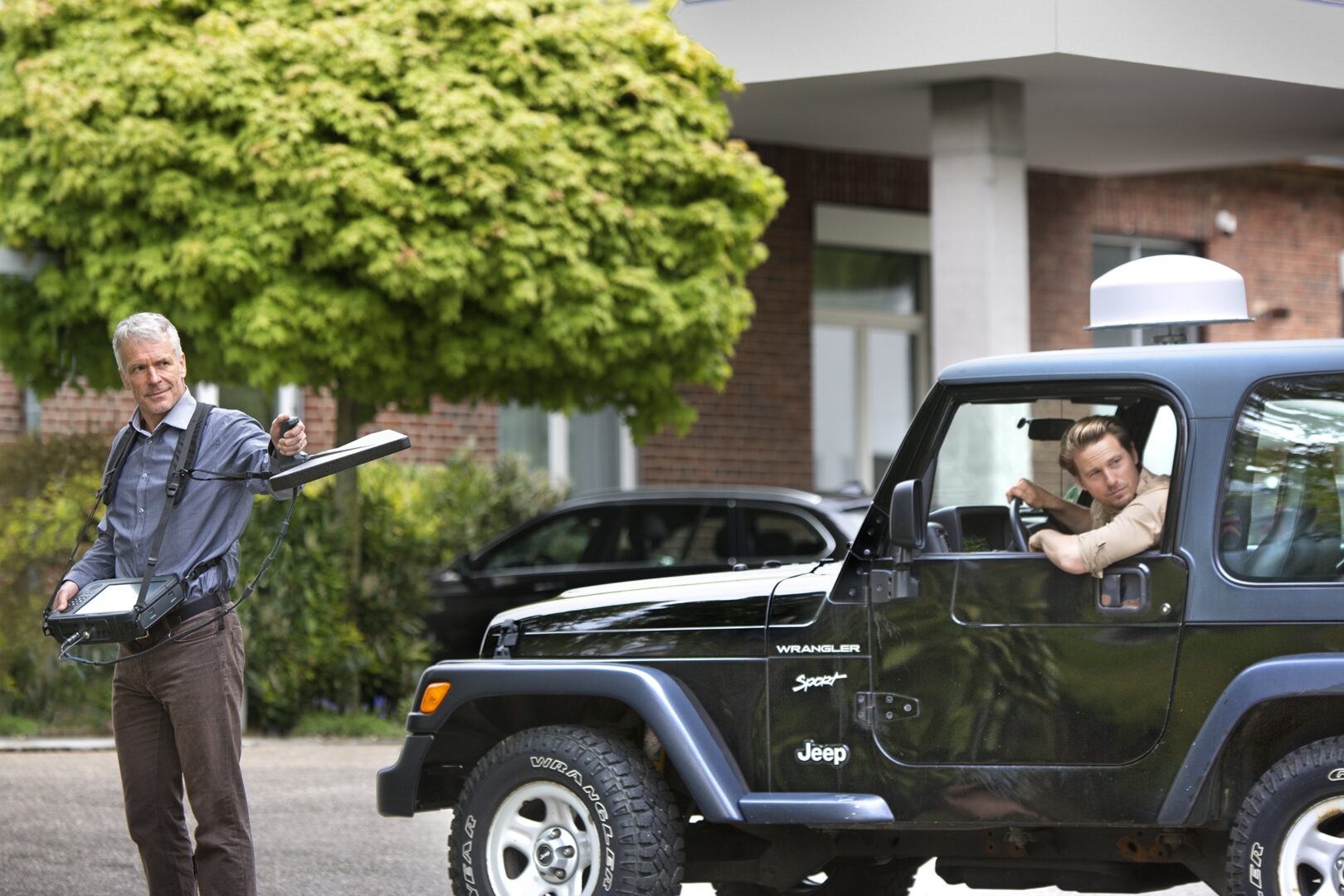

Avec des dimensions inchangées de 480 x 219 mm (øxH), l’appareil pèse toutefois environ 1 kg de moins que l’ADFA 1, soit 6,5 kg. Cela n’empêche pas de le fixer et détacher facilement d’un toit de véhicule à l’aide d’un pied magnétique, pour les applications mobiles. Les utilisateurs visés sont les fournisseurs de téléphonie mobile, les autorités réglementaires et les militaires.
