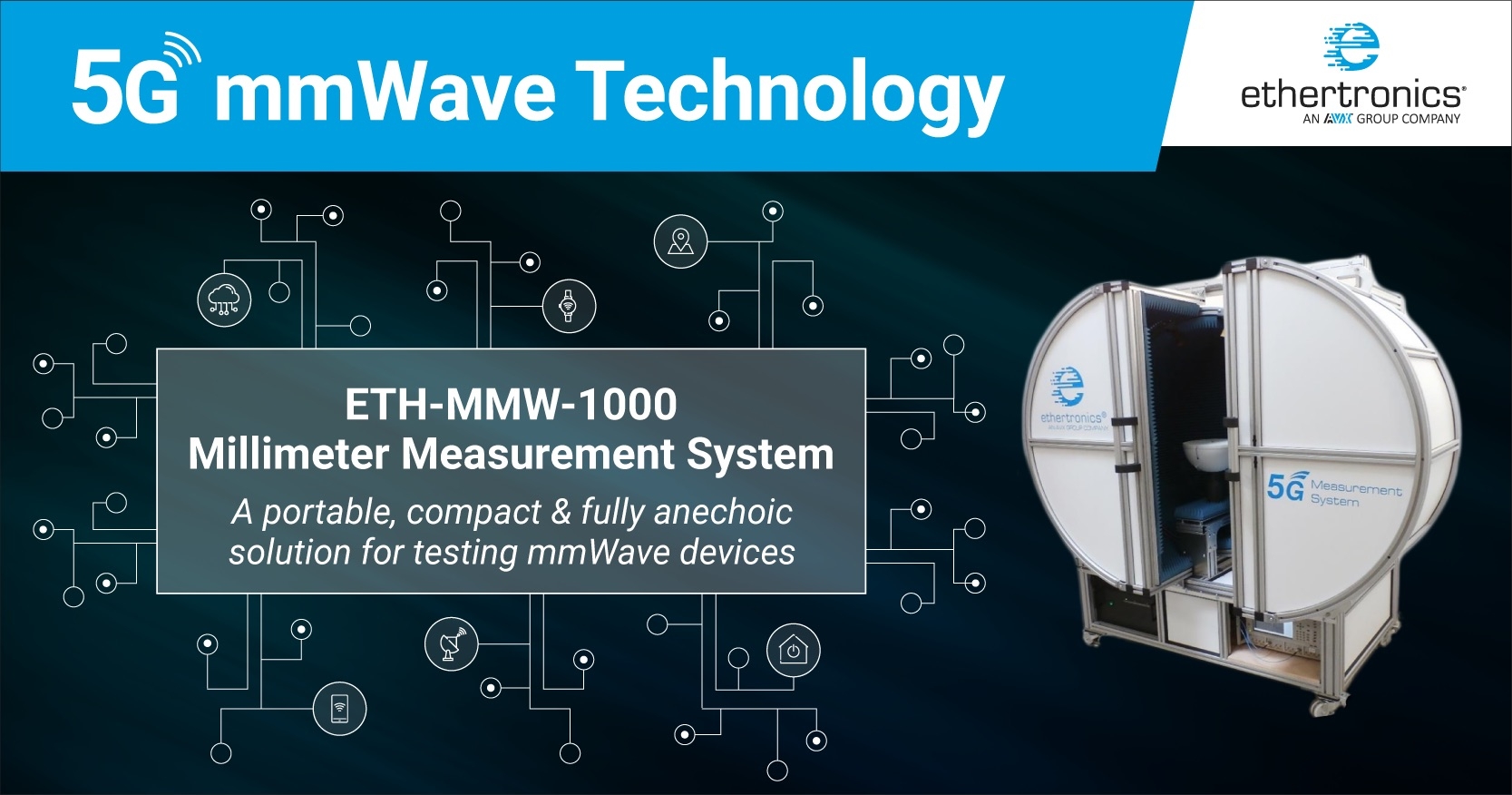

Ethertronics, société du groupe américain AVX spécialisée dans les antennes passives et les systèmes d’antennes actives, vient de lancer sur le marché le système de mesure d’ondes millimétriques ETH-MMW-1000, destiné aux ingénieurs de développement et de validation.
Cette solution compacte, modulaire et économique permet en effet de tester, d’une manière extrêmement précise et en champ lointain, les antennes 5G et autres composants aux fréquences millimétriques. Il s’agit en fait d’une chambre anéchoïque en aluminium, pouvant accueillir des appareils d’une taille maximale de 450 mm et d’une masse de 10 kg, montée sur un châssis mobile doté deroues de levage orientables pour un déplacement rapide et facile et une stabilité optimale pendant les mesures.
Il est équipé de portes coulissantes pour un accès aisé au centre du système et de l’appareil à tester (DUT), ainsi que d’un système de positionnement à axes répartis composé d’un rotateur de mât azimutal en PVC, réglable en hauteur, permettant la rotation du DUT autour de l’axe Phi et d’un positionneur d’anneau Thêta qui élève les cornes de mesure autour du DUT.
L’ETH-MMW-1000 utilise une technologie sphérique à champ lointain avec de nombreuses capacités de mesure, telles que le sur-échantillonnage, le gain, la directivité, l'efficacité, la largeur de faisceau, la discrimination croisée, le diagramme de rayonnement 3D, la puissance rayonnée isotrope effective (EIRP), la puissance totale rayonnée (TRP), la sensibilité isotrope effective (EIS) et la sensibilité isotrope totale (TIS).
Chaque fréquence de mesure a un chemin dédié associé à un étage d’amplification commun, mais les combinaisons de plusieurs bandes de fréquences millimétriques, notamment 18-26,5 GHz, 26,5-40 GHz, 33-50 GHz, 40-60 GHz, 50-67 GHz et 50-75 GHz, sont possibles. Le système nécessite un minimum de deux sondes de mesure pour couvrir les polarisations horizontale et verticale, mais il peut accueillir jusqu'à 12 sondes sur le positionneur à anneau, pour accélérer le temps de mesure.
Le système de mesure millimétrique peut enfin réaliser des tests d’antenne passive, de signalisation active et de test sans signalisation avec des dispositifs complets. Il est compatible avec la plupart des analyseurs de réseaux vectoriels (VNA), des analyseurs de spectre et des testeurs de communication du japonais Anritsu, de l’américain Keysight Technologies et de l’allemand Rohde & Schwarz.
