La nouvelle famille d'analyseurs de spectre temps réel USB de Tektronix comprend désormais le modèle RSA306B aux performances de précision d'amplitude et de réponse parasite améliorées, ainsi que la série robuste RSA500A et la série de laboratoire RSA600A.

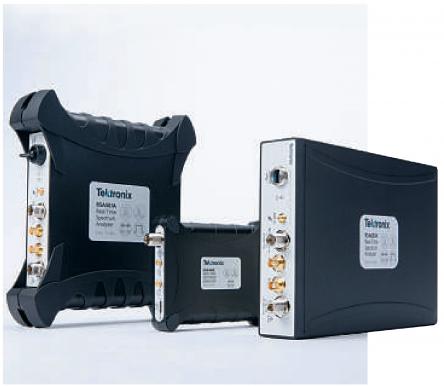

A près une première incursion dans l'analyse de spectre temps réel au format USB en novembre 2014 (modèle RSA306 ; voir Mesures n ° 8 7 0 ), l'amér icain Tektronix, le leader mondial en oscilloscopie et l'un des principaux fabricants en instrumentation électronique, vient d'étendre sa gamme avec la série robuste RSA500A et la série de laboratoire RSA600A. Ces nouvelles séries sont ainsi destinées aux applications de surveillance de spectre, de recherche d'interférence, d'installation et de mainte-nance d'émetteurs sans fil, de validation de designs, etc. « Le marché des objets connectés participe au changement vers des analyseurs de spectre plus bas coût encore, les concepteurs d'objets connectés utilisant un workflow RF différent », constate Dean Miles, senior EMEATechnical Marketing Manager chez Tektronix.

Première différence comparée au RSA306, les quatre nouveaux modèles RSA500A et RSA600A se présentent chacun sous un format un peu plus volumineux: les dimensions sont respectivement 67,3 x 299,1 x 271,3 mm (HxPxL) pour une masse de 2,54kg (2,99kg avec batte-ries)et75x222,3x358,6mm (2,79 kg), au lieu de 30,5 x 190,5 x 127 mm (0,59kg). Cela s'explique en partie par des performances encore améliorées et des capa-cités d'analyse plus impor-tantes encore. La gamme de fréquence s'étend en effet de 9kHz à désormais 3 ou 7,5GHz (9kHz à 6,2GHz pour le RSA306) avec une bande passante d'acquisition de 40MHz.

Parmi les autres spécifications, on retrouve un niveau de bruit moyen affiché (DANL) typique de - 141 dBm/Hz sans préamplification à 1 GHz (ou - 164dBm/ Hz avec préamplification), un niveau maximum de puissance en entrée de + 30 dBm et un bruit de phase de - 97 dBc/Hz typique à 10 kHz d'une porteuse de 1GHz (-80dBc/Hz pour le RSA306).« Nous avons ajouté un récepteur GPS, ayant une précision de fréquence verrouillée pouvant atteindre ±0,025ppm et surtout un générateur de poursuite (Option 04) pour les essais de câbles et d'antennes », ajoute Bruno Morin, directeur des ventes de Tektronix France. Le générateur de poursuite couvre la gamme de fréquence entre 10 MHz et 3 ou 7,5 GHz, avec une résolution de 100Hz et une vitesse de ba-layage de 6 700 MHz/s (101 points et une largeur d'analyse de 50kHz). Le fabricant propose même une tablette numériqueToughPad FZ-G1 (selon le pays) de Panasonic.

Une version améliorée du RSA306

En plus de l'amélioration du logiciel SignalVu-PC (prises en charge étendue de la classification du signal et de la cartographie, navigation de canaux, licences flottantes et fixes…), Tektronix a profité de l'annonce des séries RSA500A et RSA600B pour faire évoluer le RSA306. Sa version B se distingue entre autres par une précision d'amplitude meilleure (± 1,2 dB garantie jusqu'à 3GHz, contre ±2,0dB), par des performances améliorées de 10dB (réponse parasite résiduelle inférieure à - 95dBm entre 1 et 3GHz, au lieu de - 85dBm, et réponse parasite liée à l'entrée [SFDR] inférieure à - 60 dBc, au lieu de - 50dBc) et par une garantie de trois ans. Rappelons que le RSA306B fonctionne dans une gamme de fréquence de 9kHz à 6,2GHz, avec un DANL de - 163 dBm/Hz typique à 1GHz, un bruit de phase de - 87 dBc/Hz typique à 10kHz d'une porteuse de 1GHz, etc. Dernier avantage, les prix s'étendent de 5520e (RSA503A) à 9 260 e (RSA607A) et le RSA306B est vendu à 3640e.
