L 'année 2015 a commencé comme la précédente, à savoir en fanfare, pour KeysightTechnologies. Après par exemple l'analyseur de puissance IntegraVision (voir Mesures n°873) , l'américain a en effet dévoilé, dans le domaine des oscilloscopes numériques cette fois, la famille haut de gamme Infiniium série V et le modèle InfiniiVision X 3000T, le premier oscilloscope doté d'un écran tactile de sa catégorie (voir encadré) . « Pour la validation de conceptions haut débit (USB 3.1, LPDDR4, 100G Ethernet…), de la caractérisation d'un circuit intégré jusqu'aux tests de conformité du produit final, les concepteurs recherchent des outils de validation et de débogage très efficaces », rappelle Peter Kasenbacher, EMEA Market Segment Manager Digital Products & Solutions chez KeysightTechnologies.
Cela se traduit par des appareils se distinguant par des mesures les plus précises possibles. C'est précisément l'axe sur lequel ont porté les développements de l'Infiniium sérieV. « Cette nouvelle série qui remplace l'Infiniium 90000 X se distingue par les plus faibles plancher de bruit (2,10 mV rms à 50 mV/division et 33 GHz) et plancher de mesure de gigue (100fs rms), ainsi que par le nombre de bits effectifs le plus élevé du marché (ENOB supérieur à 5,5). Cela a été rendu possible grâce notamment à l'utilisation de circuits intégrés en phosphure d'indium (InP), une technologie déjà mise en œuvre mais encore améliorée, et encapsulés dans des boîtiers 3D Quick Film », explique Peter Kasenbacher.

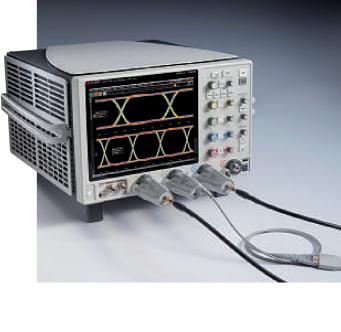

Associé aux sondes modulaires InfiniiMax III+ série N7000A, un oscilloscope numérique haut de gamme Infiniium série V affiche un plancher de bruit de 2,10 mV rms à 50 mV/division et 33 GHz, un plancher de mesure de gigue de 100fs rms et un ENOB supérieur à 5,5.
KeysightTechnologies
Une séquence de longueur de 160 bits
Parmi les autres spécifications, les six modèles d'ores et déjà disponibles affichent une gamme de fréquence jusqu'à 8, 13, 16, 20, 25 et 33 GHz sur 2 voies analogiques (gamme limitée à 16 GHz avec 4 voies), une fréquence d'échantillonnage maximale de 80 ou 40 Géch/s (2 ou 4 voies), une profondeur mémoire de 50 Mpoints par voie (jusqu'à 2 Gpoints par voie en option), la présence de 16 voies logiques, etc. « Les oscilloscopes de la sérieV intègrent par ailleurs un déclenchement série matériel fonctionnant de 480 Mbit/s à 12,5 Gbit/s, avec une séquence la plus longue du marché (160 bits).Il s'agit de la seule solution capable de trouver des symboles USB 3.1 à 132 bits (128b/132b) ou PCI Express Gen 3 à 130 bits (128b/130b) », poursuit Peter Kasenbacher.
Afin de permettre des mesures hautes performances jusqu'au bout de la sonde, Keysight Technologies a également introduit dans sa gamme de produits les sondes modulaires haut débit InfiniiMax III+ série N7000A de 8 GHz à 20 GHz. Elles intègrent la fonctionnalité InfiniiMode permettant les mesures différentielles, unipolaires et de mode commun à partir d'une connexion unique, fonctionnalité déjà proposée dans les sondes différentielles haut débit N2800A.
Dernière nouveauté, l'adaptateur de terminaison active N7010A, destiné aux applications HDMI 2.0, DisplayPort et MIPI M-PHY de 3 e et 4 e générations, offre une tension de terminaison ultra-faible bruit ajustable de ± 4V.
Les écrans tactiles arrivent en milieu de gamme
De nombreux appareils électroniques grand public étant aujourd'hui dotés d'un écran tactile, pourquoi ne réserver cette fonctionnalité qu'aux oscilloscopes de (très) haut de gamme? «Un écran tactile capacitif n'est pas seulement omniprésent,il est exigé par les ingénieurs.
Ils utilisent en effet de plus en plus souvent des déclenchements sur zone,les signaux devenant plus complexes et les signaux parasites difficiles à isoler», constate Peter Kasenbacher, EMEA Market Segment Manager Digital Products & Solutions chez Keysight Technologies. Fort de ce constat, l'américain a étendu sa série InfiniiVision série X avec le modèle 3000T (100 à 1GHz, 2 ou 4 entrées plus 16 voies logiques, 2,5Géch/s par voie, 4Mpoints en standard…), le premier oscilloscope de sa catégorie doté d'un écran 8,5 pouces tactile capacitif. «L'ajout d'annotations,la reconfiguration de la barre d'outils,l'identification de signaux parasites, la corrélation avec des voies logiques ou des signaux fréquentiels –le 3000T série X regroupe six instruments différents– sont ainsi grandement facilités», poursuit-il.
