P our développer les enregis­ treurs de puissance et d'éner­ gie PEL100, Chauvin­Arnoux a fait appel aux savoir­faire de ses filiales Enerdis et AEMC. La pre­ mière spécialisée dans la gestion et la supervision d'énergie a ap­ porté ses compétences en matière de comptage d'énergie issues notamment de sa gamme de cen­ trales de mesures Enerium desti­ nées à être installées dans les ta­ bleaux électriques pour un usage fixe. La seconde, outre la com­ mercialisation des instruments du groupe français aux Etats­ Unis,conçoit des enregistreurs de mesures (datalogger). Aussi, elle a apporté à ce développement ses connaissances en matière de sau­ vegarde de valeurs mesurées et leur analyse logicielle sur PC.

Encombrement réduit

Chauvin­Arnoux, spécialisé en instrumentation électrique por­ table, s'est chargé de l'intégra­ tion de toutes ces technologies dans un boîtier portable et com­ pact, du raccordement des cap­ teurs de courants et du fonction­ nement de l'appareil sur batterie. Le groupe français a également dû résoudre toutes les contraintes mécaniques pour répondre au souhait des utilisateurs notam­ ment en matière d'encombre­ ment. « La faible épaisseur de leur boîtier (37 mm) autorise l'installation de l'enregistreur avec leurs capteurs de courant sur tout type de tableau de distribution sans gêner la fermeture de la porte de l'armoire. Ils sont de plus aimantés, et ainsi conçus pour une mise en place sans interruption du process industriel » , explique Joël Pannetier, responsable pro­ duits Energie chez Chauvin­ Arnoux.

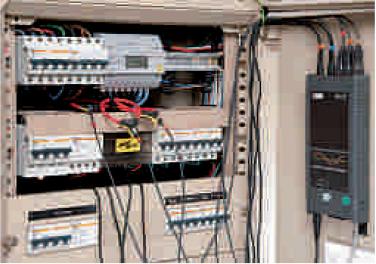

L'enregistreur de puissance et d'énergie PEL100 est disponible avec ou sans écran. La faible épaisseur de son boîtier autorise son installation sur tout type de tableau de distribution sans gêner la fermeture de la porte de l'armoire.

Le PEL100 reconnait automati­ quement tous les capteurs de courant de la gamme Qualistar. Une fois installé sur site, il fonc­ tionne de manière autonome. Il enregistre des données de puis­ sance et d'énergie sur tous types de réseaux monophasés, dipha­ sés ou triphasés. Doté de trois entrées de tension et trois entrées de courant, il collecte toute une panoplie de mesures (puissance active et réactive, consommation en kWh, kVA et kvar). De plus, il calcule et enregistre le facteur de puissance, le déplacement du facteur de puissance (DPF ou cos ), le facteur de crête, la fré­ quence et le taux d'harmoniques (THD). Il est aussi possible d'en­ registrer des informations sur une harmonique donnée, y compris la valeur, le pourcentage et l'angle de phase jusqu'au rang 50, selon le choix de l'uti­ lisateur.

Toutes les variables sont enregis­ trées et stockées sur une carte SD amovible d'une capacité de 32Go à des intervalles de 1 se­ conde. « Mais l'utilisateur peut via le logiciel PEL Transfer, destiné à la visualisation des données,effectuer des agrégations sur une plus longue période allant de 1 à 60 mn » , indique Joël Pannetier. Il existe d'ailleurs plusieurs moyens de récupérer les informations relevées par cet instrument destiné à être em­ ployé pour une campagne de mesure d'une journée à plu­ sieurs semaines selon le cycle de production et de consommation à analyser: via sa carte SD, son port USB mais aussi à distance par le biais de son interface Ethernet ou BlueTooth.

Visualisation à distance via Ethernet

Via la liaison radio BlueTooth, on pourra communiquer plus aisément depuis un PC avec un enregistreur PEL100 placé dans une armoire difficile d'accès. « Lorsqu'un ou plusieurs appareils sont reliés au réseau Ethernet, il est possible de visualiser à distance les valeurs mesurées tout en téléchargeant des campagnes mémorisées pour analyser et générer des rapports conformes aux certifications par simple paramétrage.En saisissant le coût de l'énergie, le logiciel calcule les pertes et les consommations énergétiques en euros » , explique Joël Pannetier. Ainsi, avec la gamme PEL100, Chauvin­Arnoux complète son offre d'instrumentation portable par un appareil dédié à l'enregis­ trement de puissance et d'éner­ gie sur site. Son analyseur de réseau électrique Qualistar était parfois employé pour ce genre d'application. « Mais il était trop complet et trop cher pour de simples opérations de comptage et il ne possédait pas suffisamment de profondeur mémoire » ,rapporte Joël Pannetier. Car outre sa compacité, le PEL100, fourni avec le logiciel et tous ses accessoires, se distingue par son prix relativement abor­ dable : 1 200 euros (sans affi­ cheur) et 1500 euros (avec affi­ cheur numérique rétroéclairé). Il affiche par ailleurs une classe de précision de 0,2% et un in­ dice de protection IP54.
